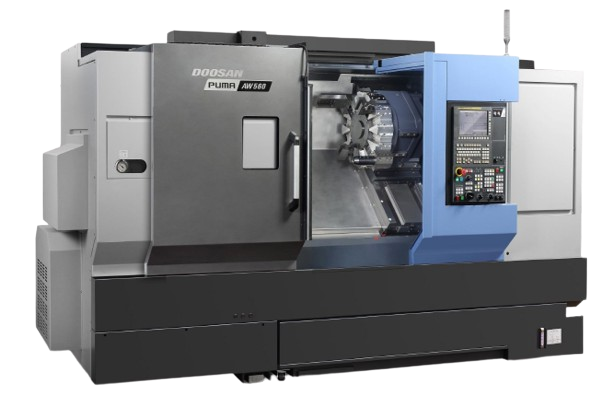

PUMA AW560 II
特点
| 铝轮毂 | 皮带驱动 | 硬轨 | 滚珠丝杠 |
 |  |  |  |
| 应用 | S1 | XZ | X |
机型变化
| 3350 |
 |
| 类别 | 项目 | 规格 |
| 容量 | 床身上回转直径[mm] | 830 |
| 鞍座上最大回转直径[mm] | 600 | |
| 工件 | 工件直径[mm] | 550 |
| 工具桩1(T1) | 刀塔刀位[ea] | 12 |
| 进给 | X轴行程[mm] | 362 |
| Z轴行程[mm] | 720 | |
| 快移速度(X)[m/min] | 16 | |
| 快移速度(Z)[m/min] | 20 | |
| 范畴 | 数控品牌 | 发那科 |
| 数控系统 | DOOSAN FANUC i Series | |
| 产地 | 中国大陆 |
车削主轴1(S1)
| 主轴名 | S1-1 | 车削主轴1最大转速[r/min] | 3000 | 轴承内径（前面）[mm] | 160 | 鼻端形式(S1) | A2-8可配卡盘 | 车削主轴1通孔径[mm] | 76 | 功率[kW] | 30/37 | 扭矩[Nm] | 461 | 车削主轴1传动 | 皮带驱动 |
刀塔#1(T1)
| 刀塔名 | 刀柄 | 外圆刀具 | 32 | 镗杆 | 60 | 刀位数 | 12 | 分度时间(相邻刀位) | 0.9 | 转速 | 功率 | 扭矩 |
导轨
| 轴 | X | Z | |
| 导轨 | 硬轨 | 硬轨 | |
| 数量 | 2 | 2 |
直线轴驱动
| 轴 | X | Z | |
| 驱动 | 滚珠丝杠 | 滚珠丝杠 | |
| 数量 | 1 | 1 |
第三方产品
| 产品 | 描述 |
 OLP40(雷尼绍) | 工件测量 |
照片库
不对印刷错误或数据错误负责。实际产品外观可能有所不同。
